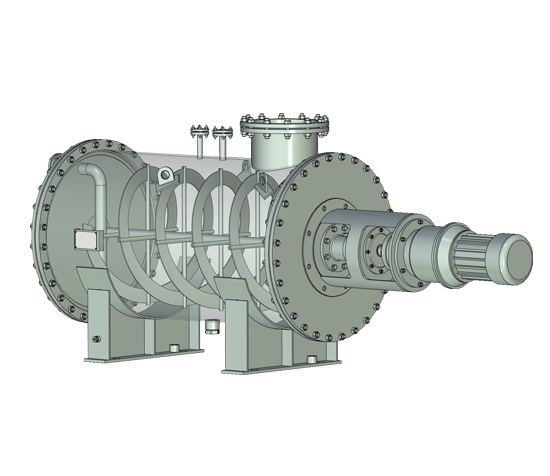

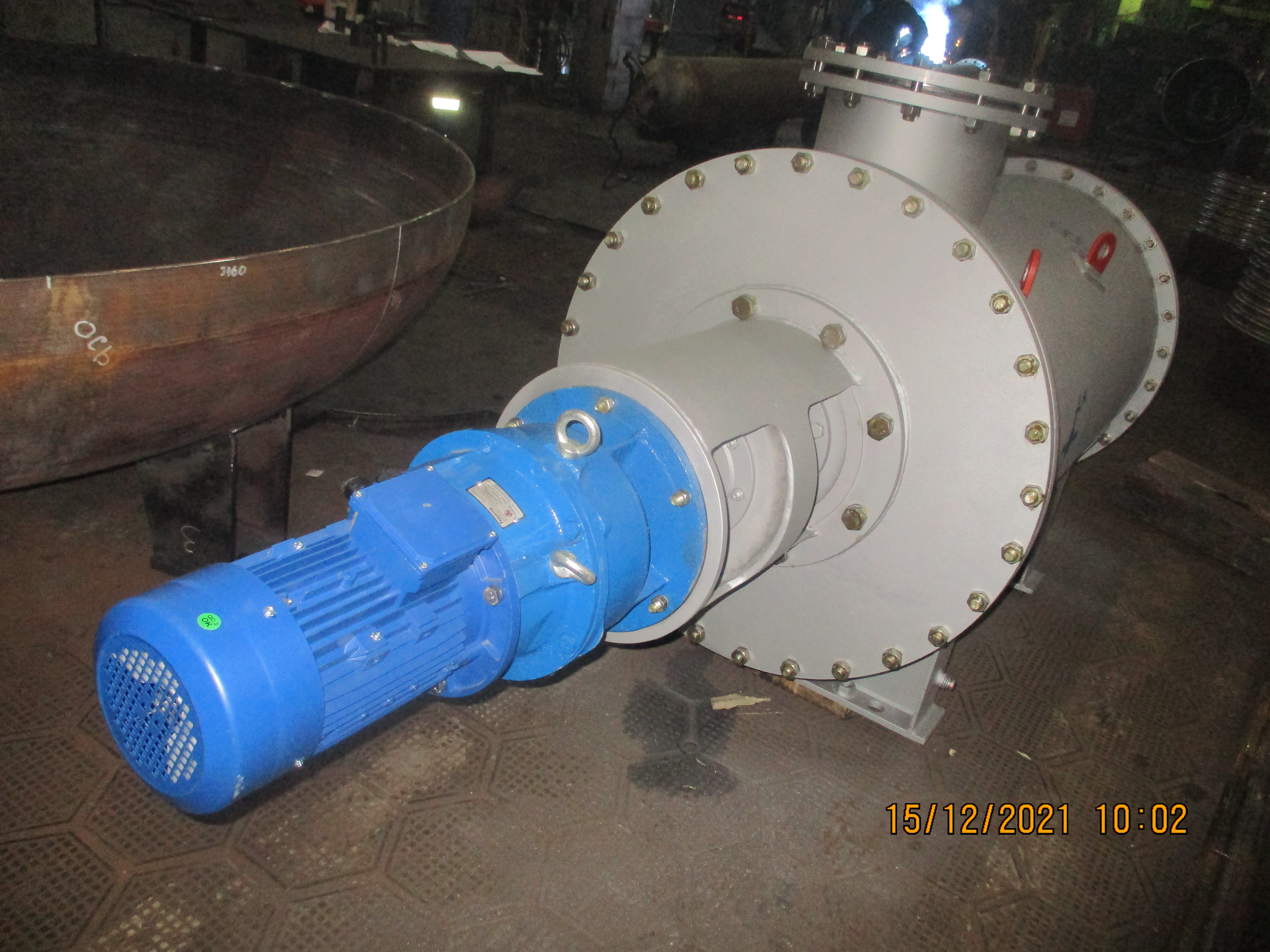

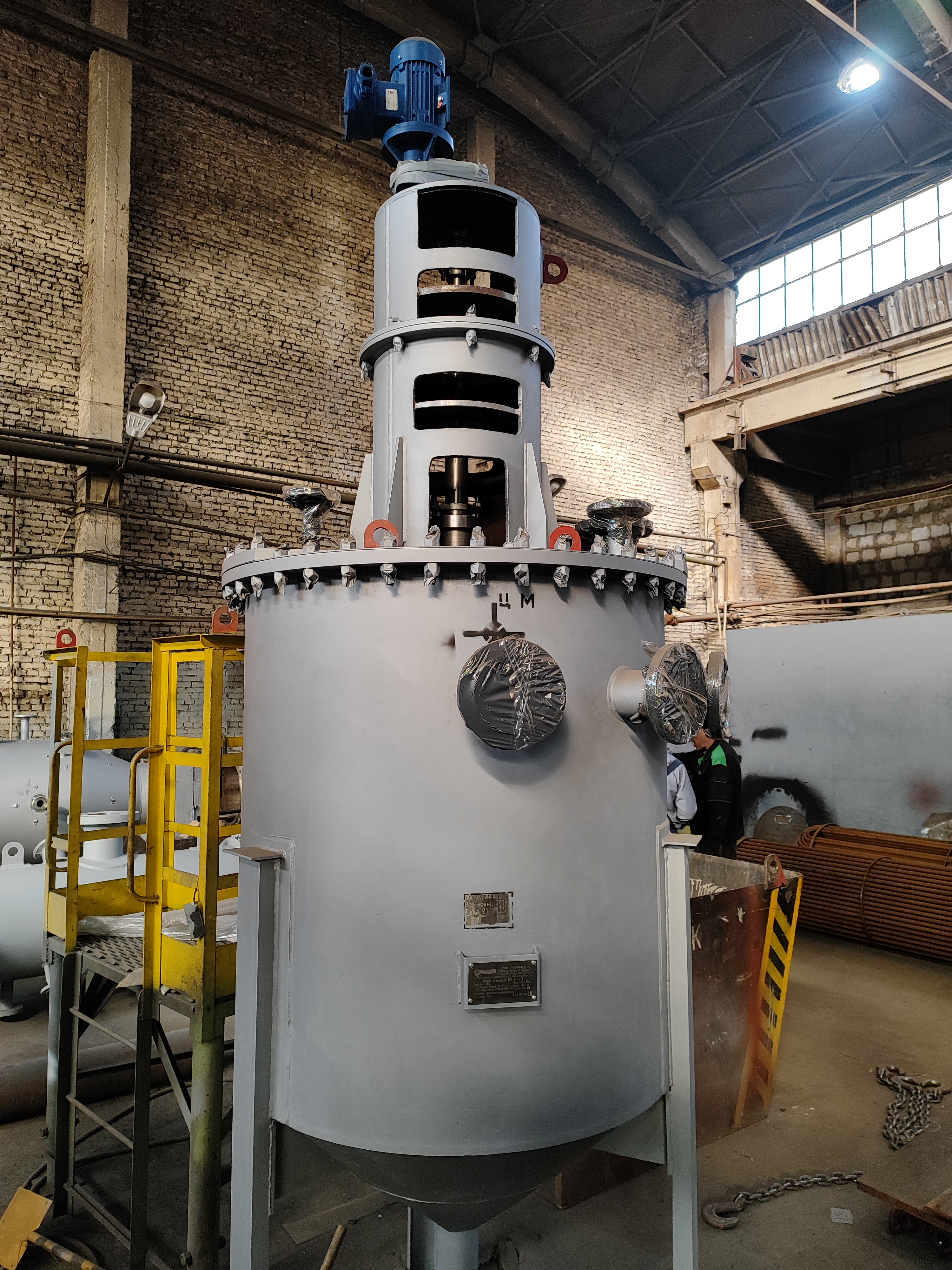

Вертикальные и горизонтальные аппараты с перемешивающими устройствами предназначены для проведения различных технологических процессов в жидких однофазных и многофазных средах плотностью до 2000 кг/куб.м. и динамической вязкостью не более 5 Па/с.
Условное обозначение аппаратов с перемешивающими устройствами:
1023-25-0,6-С31
- 10 – обозначение корпуса аппарата;
- 23 – обозначение мешалки и внутренних устройств
- 25 – объем, куб.м.
- 0,6 – условное давление давление, МПа;
Условное обозначение корпусов аппаратов с перемешивающими устройствами:
- 00 – аппараты с эллиптическим днищем и съемной эллиптической крышкой;
- 01 – аппараты с эллиптическим днищем и съемной эллиптической крышкой, с гладкой приварной рубашкой;
- 10 – аппараты цельносварные с эллиптическими днищем и крышкой;
- 11 – аппараты цельносварные с эллиптическим днищем и крышкой, с гладкой приварной рубашкой;
- 12 – аппараты цельносварные с эллиптическим днищем и крышкой, с рубашкой из полутруб;
- 80 – аппараты с плоским днищем и плоской съемной крышкой;
- 90 – аппараты цельносварные с плоскими днищем и крышкой;
Условное обозначение мешалок и внутренних устройств:
- 03 – с турбинной мешалкой без внутренних устройств;
- 23 – с турбинной мешалкой и отражательной перегородкой;
- 23 – с турбинной мешалкой и змеевиком обогрева;
- 10 – с рамной мешалкой без внутренних устройств;
Условное обозначение уплотнения вала:
- С – сальниковое уплотнение;
- Т – торцевое уплотнение;
Условное обозначение материального исполнения:
- 10 – ст.3
- 20 – 09Г2С
- 30 – 12Х18Н10Т
- 31 – 10Х17Н13М2Т
- 32 – 10Х17Н13М3Т
- 40 – 08Х22Н6Т
- 41 – 08Х21Н6М2Т
- 42 – 08Х18Г8Н2Т
- 50 – ст.3 + 12Х18Н10Т
- 51 – ст.3 + 10Х17Н13М2Т
- 52 – ст.3 + 10Х17Н13М3Т
- 53 – ст.3 + 08Х13
- 60 – 09Г2С + 12Х18Н10Т
- 61 – 09Г2С + 10Х17Н13М2Т
- 62 – 09Г2С + 10Х17Н13М3Т
- 63 – 09Г2С + 08Х13
Мешалку, вал и другие детали, соприкасающиеся с рабочей средой, изготавливают из сталей коррозионной стойкостью не ниже, чем сталь, из которой выполнен корпус аппарата.
Основные типы уплотнений вала мешалки: сальниковое, торцевое, двойное торцевое уплотнение. Резервуары с мешалками могут оснащаться змеевиком обогрева, гладкой приварной рубашкой или рубашкой из полутруб. Виды применяемых мешалок: турбинная, лопастная, пропеллерная, рамная, зубчатая, шнековая и ленточная.
ООО «Химмаш» может изготовить емкости с перемешивающими устройствами не только по каталогу ЛЕНИИХИММАШ и ГОСТ 20680-86 (ГОСТ 20680-2002), но и по чертежам заказчика.
