Маслоохладители от производителяКраснодар

Маслоохладители гладкотрубные применяются для охлаждения масла, используемого в системах смазывания и регулирования стационарных паровых и газовых турбин, в гидросистемах станков, прессов, трансформаторов и другого оборудования. Основные типы маслоохладителей: МБ, МБМ, МО, МХ и МП.

Пример условного обозначения маслоохладителей:

МБ-20-30
МБМ-20-30
МО-2,5
МХ-12
МП-37

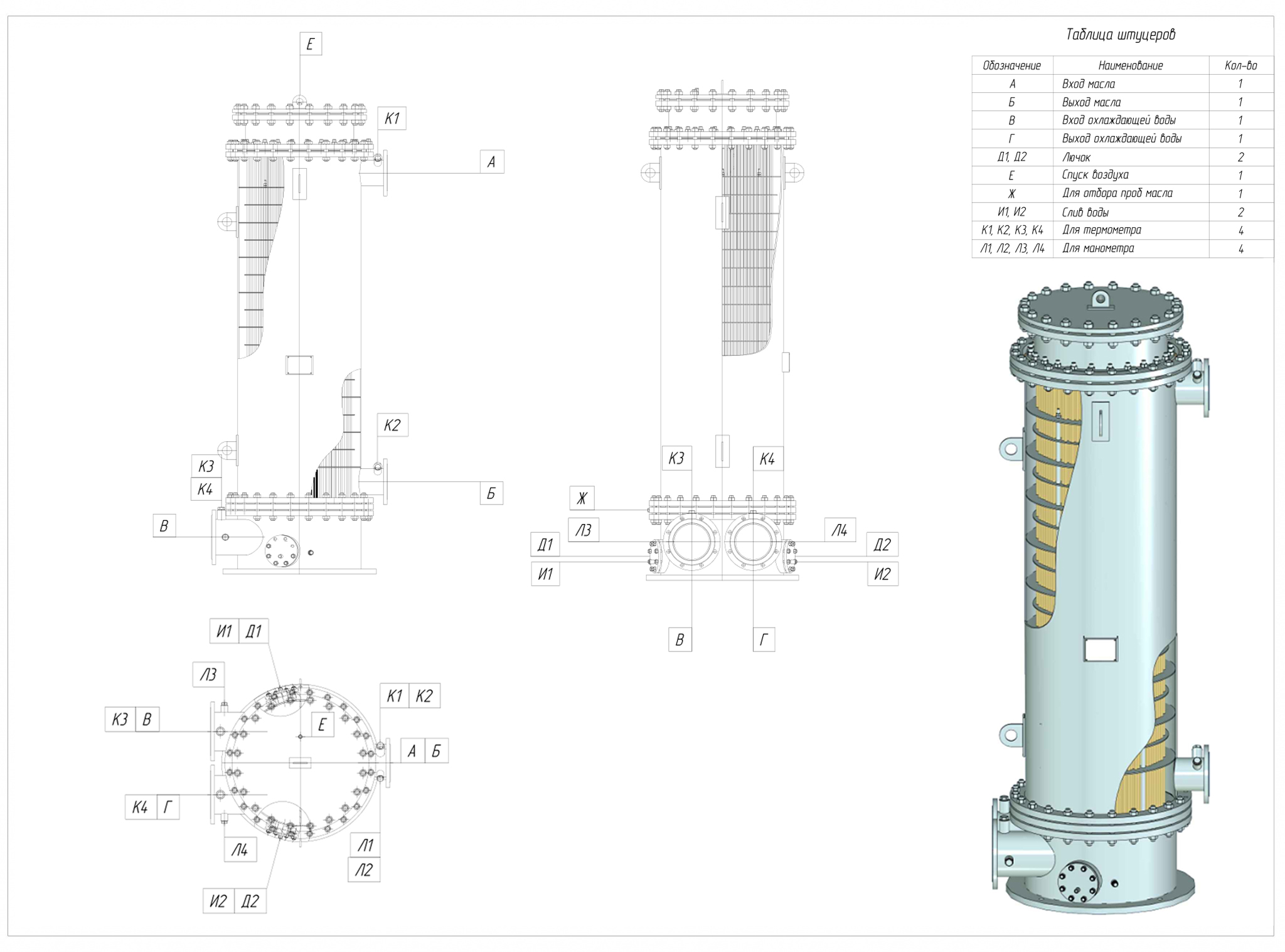

МБ – маслоохладитель при охлаждении пресной водой (МБ-20-30, МБ-25-37, МБ-40-60, МБ-63-90)

МБМ – маслоохладитель при охлаждении морской водой (МБМ-20-30, МБМ-25-37, МБМ-40-60, МБМ-63-90)

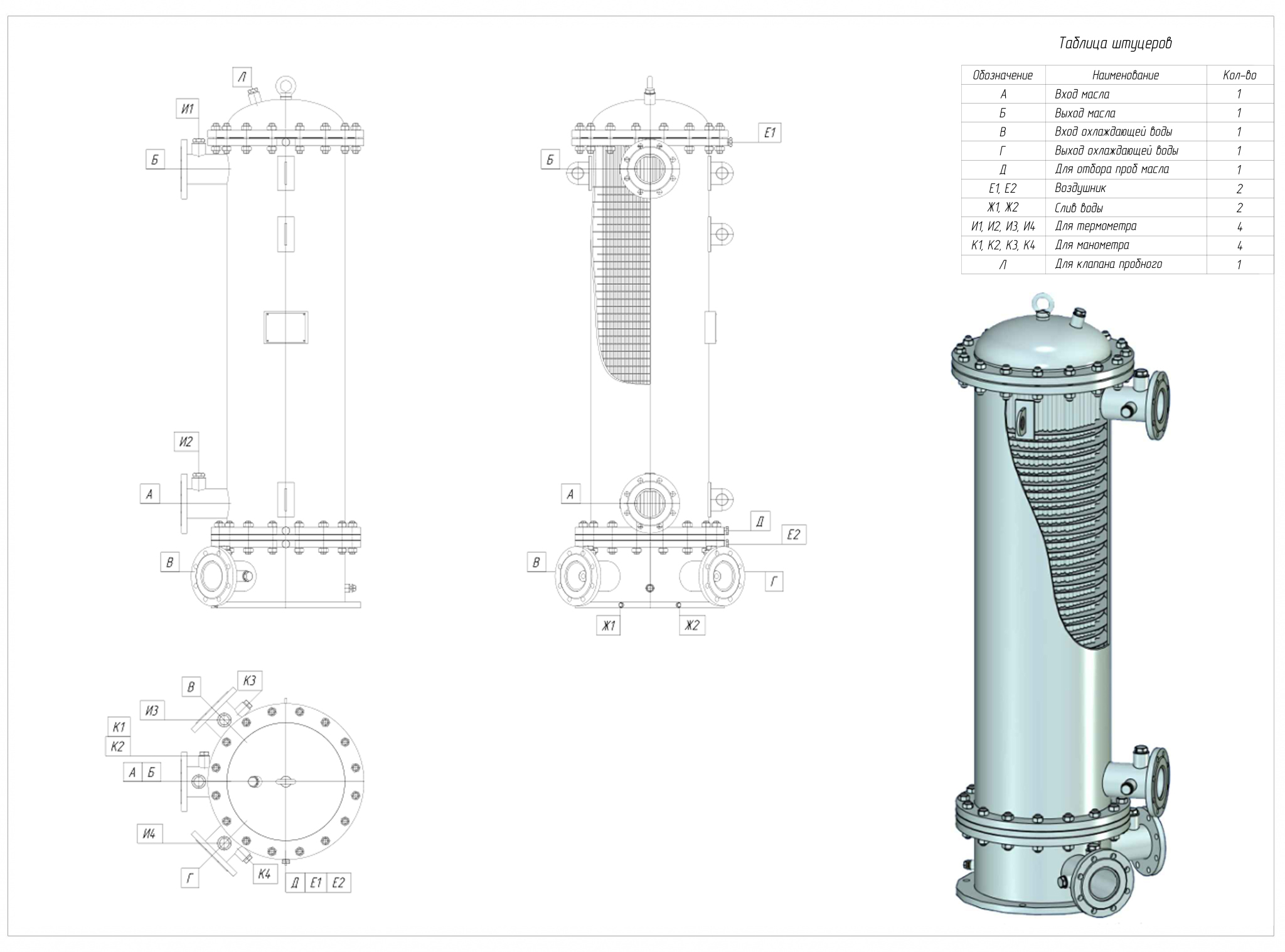

МО – маслоохладитель для охлаждения рабочей жидкости в гидросистемах станков, прессов и других гидрофицированных машин (МО-2,5, МО-4, МО-6, МО-10, МО-12, МО-16, МО-20)

МХ – маслоохладитель для охлаждения масла, циркулирующего в системах смазки подшипников (МХ-4,5, МХ-6, МХ-9, МХ-12, МХ-18)

МП – маслоохладитель для охлаждения масла систем смазки турбин, систем охлаждения трансформаторов и т.п. (МП-5,5, МП-10, МП-15, МП-20, МП-22, МП-37, МП-44, МП-65, МП-80, МП-165-150)

Первая цифра после аббревиатуры - площадь поверхности теплообмена, кв.м.

Вторая цифра – объем расхода масла, куб.м./ч.

Номинальная кратность охлаждения (отношение массового расхода воды к массовому расходу масла) – 1,6.

Предельное отклонение кратности охлаждения + - 0,2.

В маслоохладителях как правило используются трубы диаметром 16 мм с толщиной стенки 1 мм (по согласованию заказчиком ООО «Химмаш» может изготовить из труб других диаметров и толщины).

Компактность (отношение внутреннего объема корпуса к поверхности теплообмена) – 0,015 +- 0,002 куб.м./кв.м.

Площадь поверхности теплообмена и объемный расход масла не должны отличаться от номинальных значений более чем на 5%.

Маслоохладители могут комплектоваться:

- техническими термометрами с диапазоном измерения 0-100 С с оправами.
- кранами-воздушниками для выпуска воздуха из масляной и водяной полостей.
- пробно-спускными кранами для полного слива масла и воды.
- протекторами.

Цена маслоохладителей зависит от материального исполнения, модели и пожеланий заказчика.

Поставка маслоохладителей в г. Краснодар осуществляется из Пензы

Технические характеристики маслоохладителей типа МБ, МБМ

Тип	Площадь теплообм., кв.м.	Расход масла, куб.м./ч	Диаметр корпуса, мм	Длина, мм	Давление, Мпа		Масса, кг
					воды	масла
МБ-20-30	20	30	500	2230	0,5	0,35	880
МБ-25-37	25	37	500	2480			920
МБ-40-60	40	60	700	2206			1340
МБ-63-90	60	90	700	2925			1650
МБМ-20-30	20	30	500	2245			970
МБМ-25-37	25	37	500	2435			1030
МБМ-40-60	40	60	700	2215			1520
МБМ-63-90	63	90	700	2935			1820

Технические характеристики маслоохладителей типа МО

Тип	Тепловой поток, кВт, не менее	Расход масла, куб.м./ч	Расход воды, куб.м./ч	Давление, Мпа		Масса, кг
				воды	масла
МО-2,5	24	6-10	3-5	0,4	0,8	70
МО-4	37	9-15	5-10			85
МО-6	58	15-20				135
МО-10	93	25-40	10-15			170
МО-12	100	30-40				210
МО-16	120					280
МО-20	137					310

Технические характеристики маслоохладителей типа МХ

Тип	Площадь охлаждения, кв.м.	Давление, Мпа		Длина, мм	Высота, мм	Масса, кг
		воды	масла
МХ-4,5	4,5	2	0,6	1235	437	176
МХ-6	6			1735		231
МХ-9	9			2235		286
МХ-12	12			1735	816	457
МХ-18	18			2235		572

Технические характеристики маслоохладителей типа МП

Тип	Площадь теплообм., кв.м.	Давление масла, Мпа	Тепловой поток, кВт	Ширина, мм	Длина, мм	Масса, кг
МП-5,5	5,5	0,5	35	370	1500	290
МП-10	10		50	410	1600	330
МП-15	15		75	480	1650	570
МП-20	20		130	530	2025	790
МП-22	22		150	560	2400	800
МП-37	37		220	680	2400	1070
МП-44	44		250	690	2320	1450
МП-65	65		300	637	3580	1500
