Центробежные сепараторы от производителяКраснодар

Стоимость производства:

от 90 000 руб.

Объем, куб. м.:

Диаметр, мм:

150 200 350 450 500 600 700 800 1000 1200 1400 1600 1800 2000 2400 3000 3200 3400

Среда:

газ нефтегазовая смесь нефтегазоводяная смесь попутный нефтяной газ природный газ

Центробежные газовые сепараторы предназначены для глубокой очистки любых газов и газовых смесей от влаги находящейся в капельном виде (мелкодисперсном, аэрозольном), а так же механических примесей. Они имеют эффективность до 90 - 95 % и часто используются на входных участках для предварительной очистки газа, особенно если газ содержит много механических примесей

Основные виды центробежных сепараторов:

- Сепараторы центробежные вертикальные (СЦВ, СЦВ-Г, СЦВ-7, СЦВ-8);
- Сепараторы газовые вихревые (СГВ, СГВ-7).

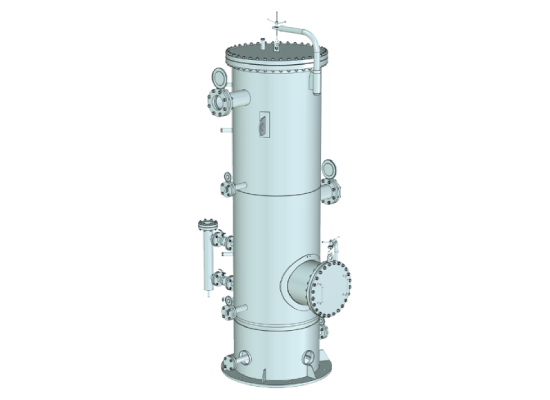

Сепараторы центробежные вертикальные (СЦВ, СЦВ-Г, СЦВ-7, СЦВ-8)

В зависимости от диаметра и типа, центробежные сепараторы обозначаются СЦВ-500, СЦВ-1000 или СЦВ-7-500, СЦВ-7-1000 и т.д.

Схема условного обозначения: СЦВ-500-1-2-И

500 - Диаметр сепаратора

1 - Материальное исполнение (1 - не ниже -40Со; 2 - от -40 до -60Со)

2 - Исполнение (1 – без датчика камеры уровня жидкости; 2 – с установкой датчика камеры уровня жидкости)

И - с креплениями для теплоизоляции

Основная рабочая среда для центробежных сепараторов - природный газ, попутный нефтяной газ, сжатый воздух, различные инертные газы. Во время работы сепаратора унос капельной влаги составляет 0,004-0,01 г/м3, а потеря напора - не более 0,03-0,05 МПа.

Цена СЦВ, СЦВ-7 или СЦВ-8 рассчитывается на основании предоставленного заказчиком опросного листа. Стоимость зависит от технических характеристик сепаратора (давление, производительность, материальное исполнение и т.д.)

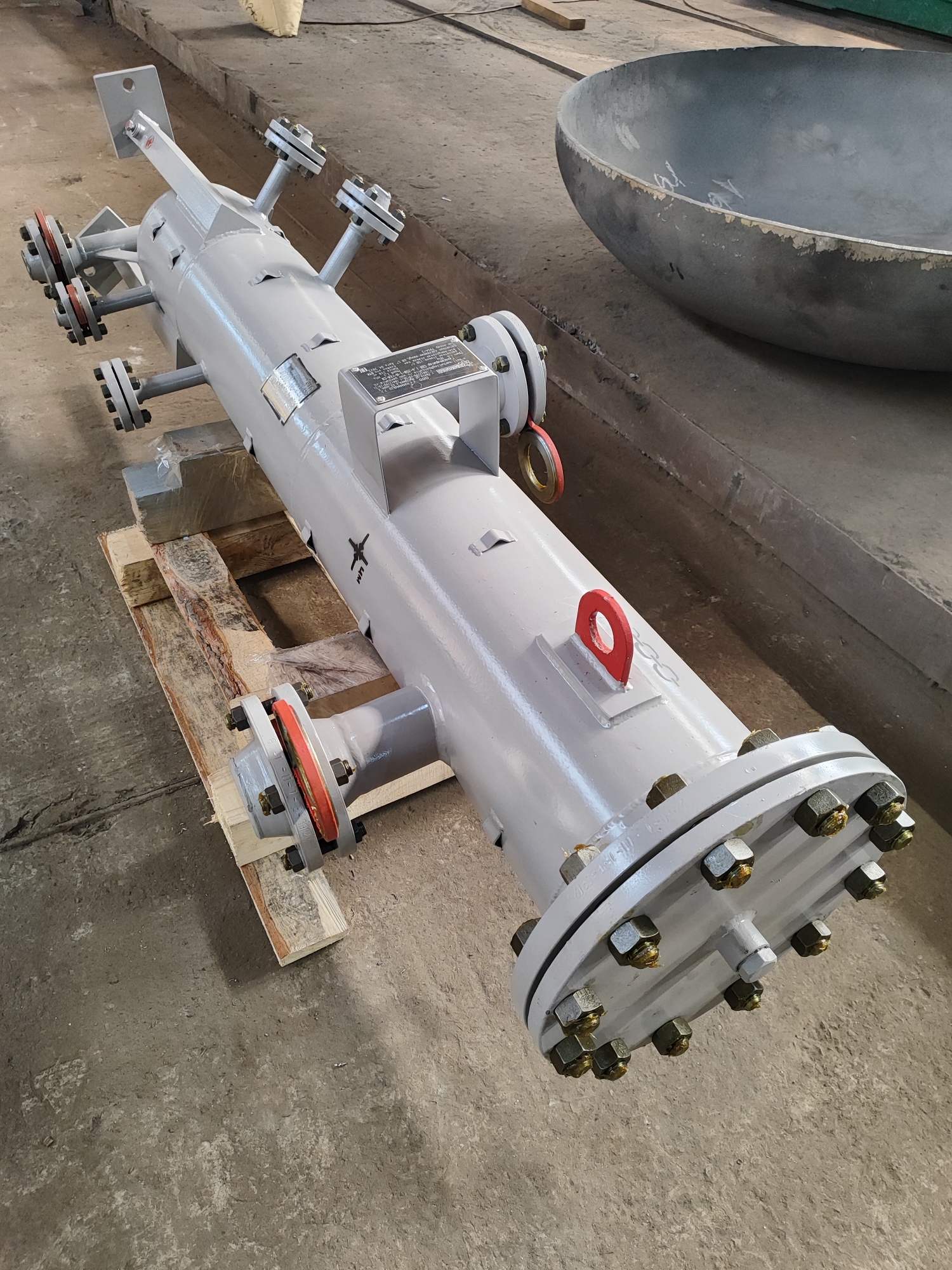

Сепараторы газовые вихревые (СГВ, СГВ-7)

Конструкция газового сепаратора вихревого типа СЦВ, СГВ-7 состоит из вертикального корпуса, двух эллиптических днищ, патрубков входа/выхода газа, сливного патрубка для жидкости, внутренних элементов.

Внутренние элементы сепаратора предназначены для осуществления процесса отделения взвешенной влаги и механических примесей от газового потока.

При этом внутренние элементы сепаратора не содержат вращающихся частей, фильтров или других динамических или сменных элементов, требующих периодических проверок, обслуживания, ремонта или замены. Это делает конструкцию сепаратора СГВ, СГВ-7 более надежной, менее затратной в обслуживании в любых системах подготовки сжатого воздуха, а также в условиях газовых промыслов.

Схема условного обозначения: СГВ-7-150/16-2

150 - диаметр сепаратора

16 – расчетное давление (атм.)

2 - Материальное исполнение (1 - не ниже -40Со; 2 - от -40 до -60Со)

Вихревые сепараторы газа СГВ, СГВ-7 обладают:

- высокой эффективностью очистки;

- степенью сепарации до 99,99%;

- устойчивой работой в разных режимах;

- низкой металлоемкостью;

- небольшими габаритами и весом;

- заменяемостью внутренних сепарационных элементов.

Производственная корпорация ООО «Химмаш» производит центробежные, вихревые газовые сепараторы различных габаритных размеров и широкого спектра давлений (диаметры от 159 мм до 1600 мм, рабочее давление от 0,01 МПа до 16 МПа).

Поставка центробежных сепарторов в г. Краснодар осуществляется из Пензы

Таб. 1. Технические характеристики сепараторов СГВ-7

Внутренний диаметр, мм	Высота, мм	Производительность (куб.м / мин.) в зависимости от давления (МПа)
Внутренний диаметр, мм	Высота, мм	0,03	0,25	0,6	0,8	1	1,6	2,5	4	6,4	8,8	10	16
150	300	6	18	37	45	58	90	135	215	340	470	535	850
200	430	12	30	65	85	100	150	240	380	610	835	940	1500
265	500	20	55	100	140	160	270	410	650	1030	1300	1600	2550
350	750	38	100	200	270	315	515	790	1250	1980	2560	3080	4910
450	1200	64	170	280	440	545	840	1290	2040	3230	4240	5020	8000
500	1400	80	220	345	570	645	1070	1650	2600	4100	5235	6400	10200
700	1800	140	400	800	1030	1265	1950	2990	4700	7450	10270	11600	18500
1000	2600	300	820	1645	2100	2690	3990	6100	9600	15200	20950	23700	37800
1200	2900	440	1180	2370	3050	3730	5760	8800	13800	22000	30180	34200	54500
1400	3400	590	1600	3230	4140	5075	7820	11950	18850	29900	41050	46450	74050
1600	3600	780	2100	4220	5400	6630	10200	15600	24600	39000	53650	60600	96600

Таб. 2. Технические характеристики сепараторов СЦВ

Параметры	СЦВ-500-1-1 СЦВ-500-2-1	СЦВ-500-1-2 СЦВ-500-2-2	СЦВ-1000-1-1 СЦВ-1000-2-1	СЦВ-1000-1-2 СЦВ-1000-2-2
Объемная производительность по газу (куб.м./час)	18300		70800
Давление рабочее (расчетное), Мпа	1,4 (1,6)
Давление пробное при гидравлическом испытании в вертикальном положении (в горизонтальном положении), Мпа	2,1 (2,4)
Рабочая температура среды, C	от 10 до 60
Диаметр, мм	500		1000
Высота, мм	3500		4400
Ширина, мм	910		1480
Масса, кг	900	1100	1900	2100

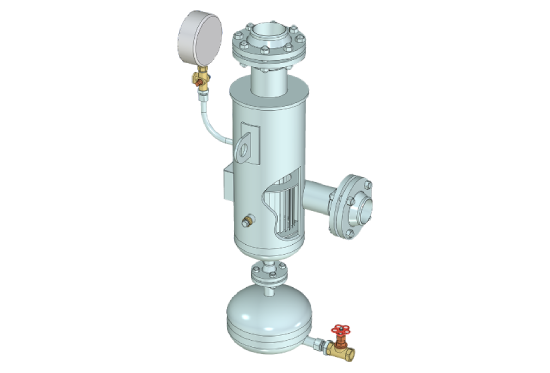

СЦВ-500

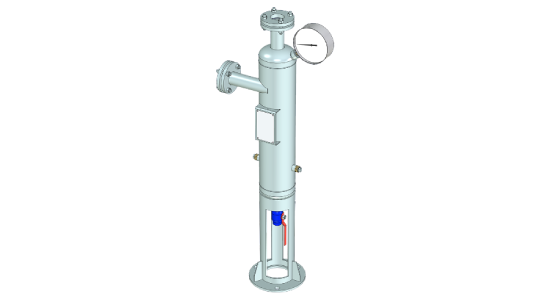

СЦВ-8

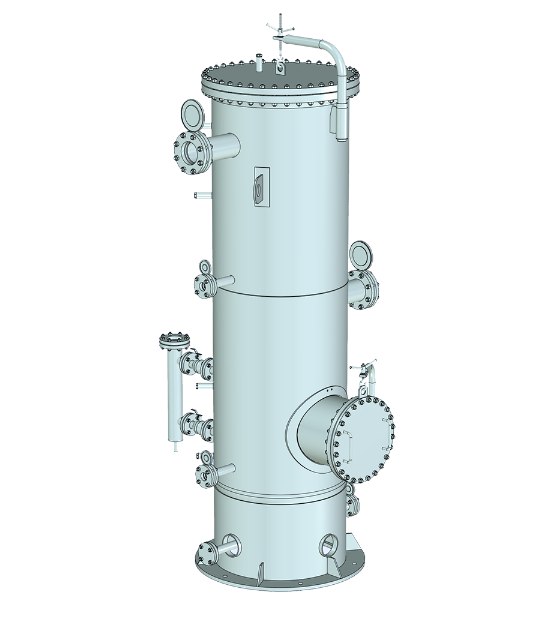

СЦВ-1000

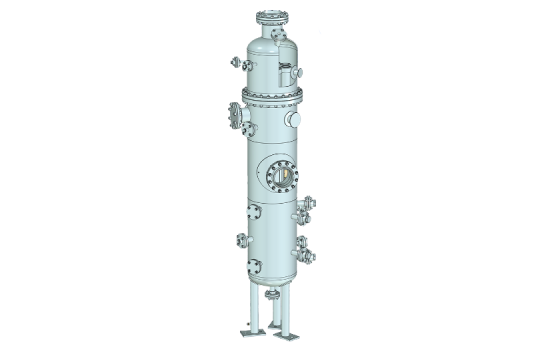

СГВ-7

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на сепараторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
